  • 穩定·高效|歐瑞傳動助力塑料薄膜打孔機行業客戶節省成本,提升效率

    來源:官方網站 瀏覽量: 時間:05.25/2023

    ?

    塑料薄膜應用領域非常廣泛,在用于包裝行業時,常需要打孔,以防出現包裝體積大、擠壓容易破損等問題。

    現有的塑料薄膜一般采用人工打孔,但是人工打孔速度慢、不均勻,而且打孔大小不一,容易打偏,且大小也不易控制、效率也低。

    自動化薄膜打孔機的出現,解決了以上問題。升級后的薄膜打孔機運行穩定、高效、動作流暢,打孔位置間隔準確,極大的提高了用戶的使用效率,且節省成本。

    本文將介紹歐瑞傳動PLC及伺服系統產品在塑料薄膜打孔機上的系統應用方案。


    系統配置

    關鍵詞:歐瑞傳動PLC、觸摸屏、變頻器、伺服驅動器、伺服電機、旋切、定長。

    主要功能:SD20-G系列伺服驅動器運行電子凸輪旋切模式,PLC與變頻器、伺服通訊。

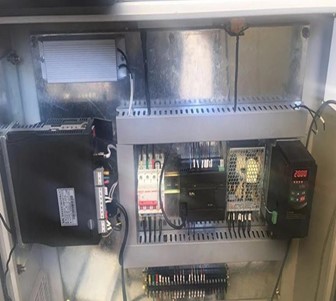

    裝置組成:付牽引輥、打孔軸等。系統電控:EC204系列PLC、EK系列觸摸屏、SD20-G系列伺服驅動器、SMSA系列伺服電機、E800系列變頻器(帶通訊功能)。


    系統方案

    ● PLC通訊給變頻器運行頻率值及啟停功能。

    ● PLC通訊給SD20-G系列伺服驅動器主軸旋切長度。

    ● 監控伺服驅動器電流及變頻器相關參數值。

    伺服旋切

    ● 主軸信號通過外部編碼器A、B相差分信號給入伺服驅動器低速脈沖口。

    ● 伺服驅動器作為旋切軸,屬于從軸部分,采用旋切模式,高速計數采用低速脈沖。

    ● 伺服運行模式:Po001=d16混合模式。

    ● 外部端子通過CN3端子引入。

    原理解析:

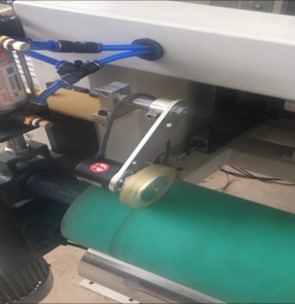

    旋切是指物料由變頻器拖動,通過測速輪拖動編碼器傳送物料長度給伺服驅動器,伺服驅動器通過傳動結構帶動切刀做加減速的圓周運動。

    在切刀與物料接觸處,線速度與物料送料速度比例恒定,定長或按色標切斷物料。

    本文采用旋切定長模式,切刀指伺服打孔刀(切刀數量:1個)。

    ● 對刀點動:CN3端子方式點動,采用內部速度與位置脈沖的混合模式,利用 PLC 邏輯關系輸出,控制內部速度的方向與速度值,實現正反轉點動功能。

    ● 原點回歸:端子點動,設置端子原點回歸檢索。

    ● 變頻器控制:Modbus通訊給入,包含啟停控制、頻率設定、顯示變頻器的運行頻率、運行電流。

    ● Modbus通訊:讀取伺服驅動器電流,通過額定電流比值,顯示伺服驅動器負載率。


    結語

    客戶現場的設備經過工程人員調試后,在空載或帶料的高速、中速、低速運行狀態下,都達到了客戶的工藝要求,且孔間距間隔均勻。設備運行效果高效、穩定,達到客戶要求。
